Descripción
| Informacion General | ||
| Codigo | KL606005 | |

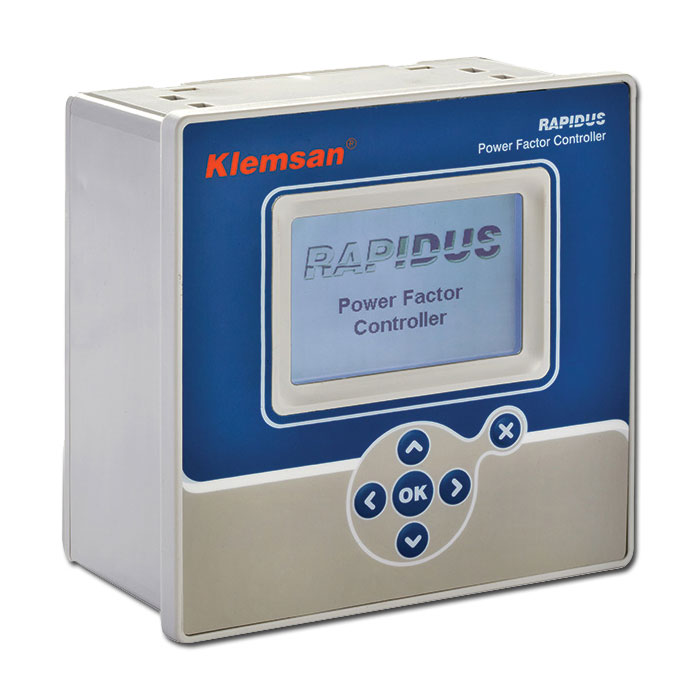

| Tipo | Controlador de Factor de Potencia | |
| Sistema de medición |
3Ø | |
| Pantalla LCD | ✔ | |
| Ayuda de idioma | Turco, inglés, ruso |
|
| Batería | ✔ | |
| Reloj en tiempo real |
✔ | |
| Protección de contraseña |
✔ | |
| Relación de transformador de corriente |
1-5000 | |
| Relación de transformador de voltaje |
1-5000 | |
| Periodo de demanda | 1-60 min. ajustable |
|
| Tipo de conección |
3F4T | |
| Medición en cuadrantes |
4 4 | |
| Número de mediciones en un período |
512 | |
| Periodo de actualización de pantalla / LCD | 1 segundo. |
|
| Redes | TT, TN, IT |
|
| Diagrama de fasor |
Disponible | |
| Min./Max./Demand Values |
✔ | |
| Control de Operaciones y Funciones |
||
| Modos de compensación | Rapidus (modo de control inteligente) | ✔ |
| Secuencial | ✔ | |
| Lineal | ✔ | |
| Circular | ✔ | |
| Manual | ✔ | |
| Configuraciones de pasos | Asignado manualmente |
✔ |
| Predefinido | 1-1-1-1, 1-1-2-2, 1-2-2-4, 1-2-3-3, 1-2-4-4, 1-1-2-4, 1- 2-3-4, 1-2-4-8, 1-1-2-3 |
|
| DCM | ✔ | |
| Asignación de paso fijo |
✔ | |
| Potencia (kVAr) | 0.00-1000 ajustable |
|
| Tipo | Condensador 3Ø, reactor de derivación 3Ø ajustable |
|
| Configuraciones del factor de potencia | Objetivo 1 cosØ |
0.8 cap. a 0.8 ind. ajustable |
| Objetivo 2 cosØ |
0.8 cap. a 0.8 ind. ajustable |
|
| Control de Operaciones y Funciones |
Paso de aprendizaje Poderes y conexiones | ✔ |
| Objetivo de doble cosØ | ✔ | |
| Operación de 4 cuadrantes para generadores |
✔ | |
| Retrasos de tiempo | Paso de tiempo de activación |
1-600 seg. ajustable |
| Paso Tiempo de desactivación |
1-600 seg. ajustable |
|
| Paso Tiempo de descarga |
3-1000 seg. ajustable |
|
| Control de Operaciones y Funciones |
Ángulo de cambio de fase |
± 45 grados ajustable |
| Tiempo promedio |
Apagado, 5 segundos, 10 segundos, 20 segundos, 30 segundos, 40 segundos, 50 segundos, 60 segundos ajustable |
|
| Medición de energía | Cantidad de aranceles | 1 |
| Medidores de energía de fase 3Ø | Disponible | |
| Entrada de medida actual | Rango de medicion |
10mA-6A AC |
| Categoría de sobrevoltaje |
300 V Cat II |
|
| Medición de voltaje de sobretensión |
2 kV | |
| El consumo de energía |
<0.2 VA |
|
| Sobrecarga intermitente |
100A por 1 seg. |
|
| Frecuencia de muestreo entre 45-65 Hz |
25,6 kHz | |
| Entrada de medida de voltaje | Categoría de sobrevoltaje |
300 V Cat III |
| Rango medido LN |
95-272 VCA ± 10% |
|
| Rango medido LL |
164-471 VAC ± 10% |
|
| Rango de frecuencia medido |
45-65 Hz | |
| El consumo de energía |
<0.1 VA |
|
| Frecuencia de muestreo entre 45-65 Hz |
25,6 kHz | |
| Mediciones de calidad de energía |
Armónicos para fases de corriente y tensión | Hasta 51 |
| THD – Voltaje en% |
✔ | |
| THD – Corriente en% |
✔ | |
| Precisión de la medición | ||
| De acuerdo con IEC 61557-12 | Poder activo total |
Clase 0.2 |
| Poder Reactivo Total |
Clase 1 | |
| Poder aparente total |
Clase 0.2 |
|
| Energía activa total | Clase 0.5 |
|
| Energía reactiva total |
Clase 2 | |
| Frecuencia | Clase 0.05 |
|
| Actual | Clase 0.2 |
|
| Corriente neutral | Clase 0.5 |
|
| voltaje | Clase 0.2 |
|
| Factor de potencia |
Clase 0.5 |
|
| THDV, THDI |
Clase 1 | |
| De acuerdo con IEC 62053-22 | Energía activa total | Clase 0.2S |
| De acuerdo con IEC 62053-23 | Energía reactiva total |
Clase 2 |
| Entradas y salidas | ||
| Salidas de relé de compensación | Número de salidas |
12 |
| Tipo | NO (SPST) |
|
| Max. Corriente de conmutación | 2A | |
| Max. Voltaje de conmutación | 250VAC | |
| Max. Potencia de conmutación |
1250VA | |
| Vida mecánica |
≥ 10.0000000 operaciones |
|
| Operaciones eléctricas de por vida (para el lado NO) |
5 × 104 (5A @ 250VAC) 1 × 105 (5A @ 30VDC) |
|
| Salidas de relé de alarma | Número de salidas |
2 |
| Tipo | NO (SPST) |
|
| Max. Corriente de conmutación | ||
| Max. Voltaje de conmutación | 250 VAC | |
| Max. Potencia de conmutación |
1250 VA | |
| Tiempo de vida mecánica | ≥ 10.0000000 operaciones |
|
| Operaciones de tiempo de vida eléctrica (para el lado NO) | 5 × 104 (5A @ 250VAC) 1 × 105 (5A @ 30VDC) |
|
| Generador / Entrada día-noche | Cantidad de entradas | 1 |
| Frecuencia | 45-65Hz | |
| Entrada presente o no |
95-240VAC | |
| Entradas y salidas | Salidas digitales | — |
| Salidas Analógicas |
— | |
| Suministro | Entrada de suministro auxiliar |
— |
| voltaje | L1-N’den ± 10% 95-272VCA |
|
| Frecuencia | 45-65Hz | |
| Suministro | ||
| Consumo | C.A. | <10VA |
| corriente continua |
— | |
| Registro de datos con marca de tiempo |
||
| Mínimo máximo promedio. Valores | Registros por hora | 1920 horas x 68 parámetros diferentes |
| Registros diarios | 240 días x 68 parámetros diferentes |
|
| Registros mensuales |
36 meses x 68 parámetros diferentes |
|
| Registro de datos con marca de tiempo |
Demanda | 4 meses x 16 parámetros diferentes |
| Registros de alarma | 50 | |
| Comunicación | Protocolo | Modbus RTU |
| Velocidad de transmisión | 2400-115200 bps ajustable |
|
| Número de paridad |
— | |
| Stop bit | 1 | |
| Habla a | 1-247 | |
| Aislamiento | 2000V RMS |
|
| Propiedades mecánicas | Peso (gramos) |
670g |
| Clase de protección |
Delantero IP40 / Trasero IP20 |
|
| Tipo de montaje |
Montaje en panel |
|
| Unidad de embalaje |
1 | |
| Secciones transversales de cable |
||
| Voltaje, corriente, todas las salidas de relé, entrada gen. |
Varado: | 2.5mm² – 14AWG |
| Sólido: | 4 mm² – 12AWG, 2×1.5mm² – 2x16AWG |
|
| RS 485 | Varado: | 1.5mm² – 16AWG |
| Sólido: | 1.5mm² – 16AWG, 2×0.75mm² – 2x18AWG |
|
| Condiciones ambientales | Temperatura de funcionamiento |
-20 ° C + 55 ° C |
| Temperatura de almacenamiento |
-30 ° C + 80 ° C |
|
| Humedad relativa (sin condensación) |
Maks 95% | |
| EMC-EMI | EN 61000-6-1: 2011 |
✔ |
| EN 61000-6-3 / A1 / AC: 2013 |
✔ | |
| Esquemas | Conexiones de red | |
| Conexiones de salida escalonada | ||
| E / S digital y conexiones de salida de alarma |
